MARMO EASY BLADE 5
MARMO EASY BLADE 5
Solida, precisa ed affidabile.
LA MARMO EASY BLADE 5 è il nuovo centro di taglio a 5 assi progettato da Marmoelettromeccanica per offrire il massimo in termini di prestazioni, versatilità e qualità di taglio.
CENTRO DI TAGLIO
a 5 assi
Frutto di oltre 30 anni di esperienza nella lavorazione della pietra, questa macchina combina una struttura meccanica estremamente rigida con un sistema di controllo manuale, per garantire tagli precisi e senza vibrazioni su tutti i materiali lapidei.
CENTRO DI TAGLIO
a 5 assi
È particolarmente indicata per il taglio di materiali ceramici, che richiedono zero vibrazioni per evitare sbeccature o rotture. Grazie alla sua costruzione robusta e alla semplice gestione degli assi, la Marmo Blade Easy 5 assicura un’elevata qualità di taglio anche su marmo, granito e agglomerati di quarzo.

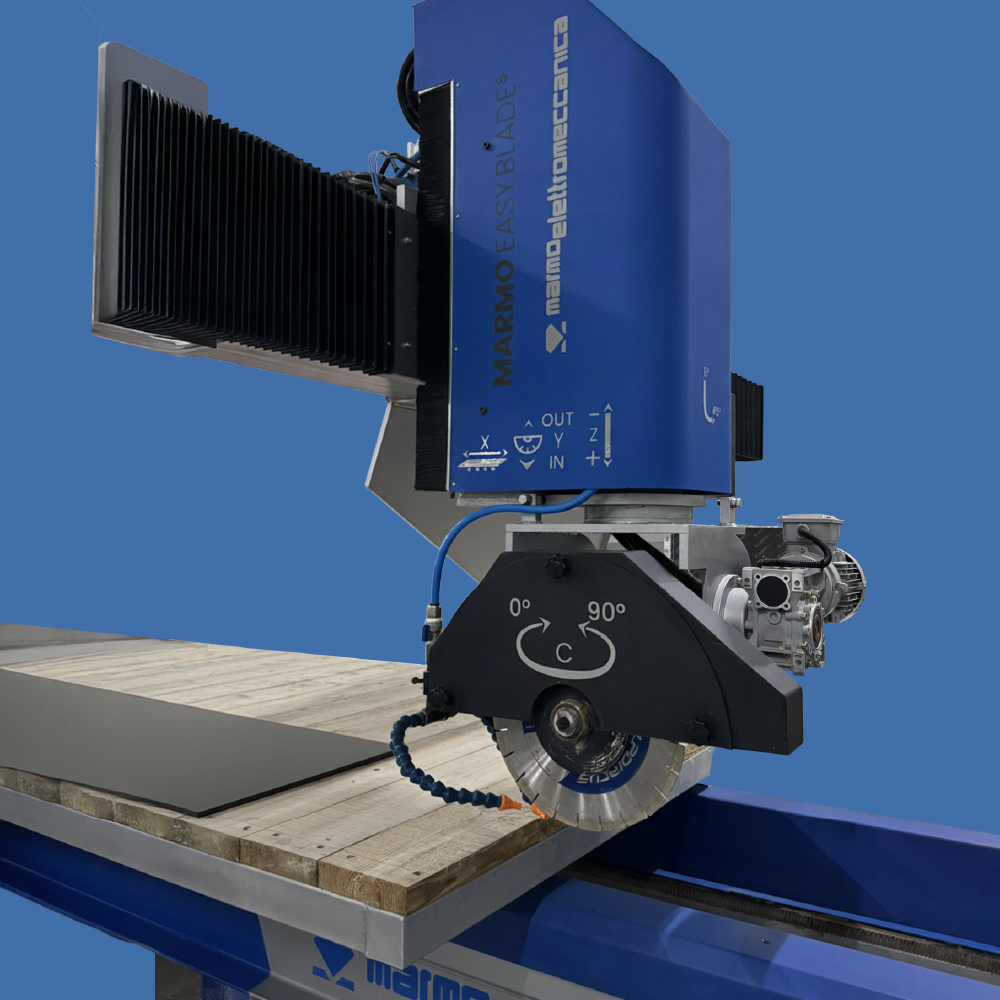

TESTA DI TAGLIO
Potenza, Precisione e Versatilità
La testa della MARMO EASY BLADE 5 è progettata per garantire OTTIME PRESTAZIONI E SEMPLICITÀ OPERATIVA nelle lavorazioni.
- Dischi diamantati fino a Ø550 mm
- 5 assi
- Tagli inclinati 0-45°
- Tagli obliqui 0-90°
TAGLIO
TAGLIO ANGOLATOUNA SOLUZIONE COMPLETA
studiata per chi cerca efficienza, versatilità e semplicità di
utilizzo in un’unica macchina.

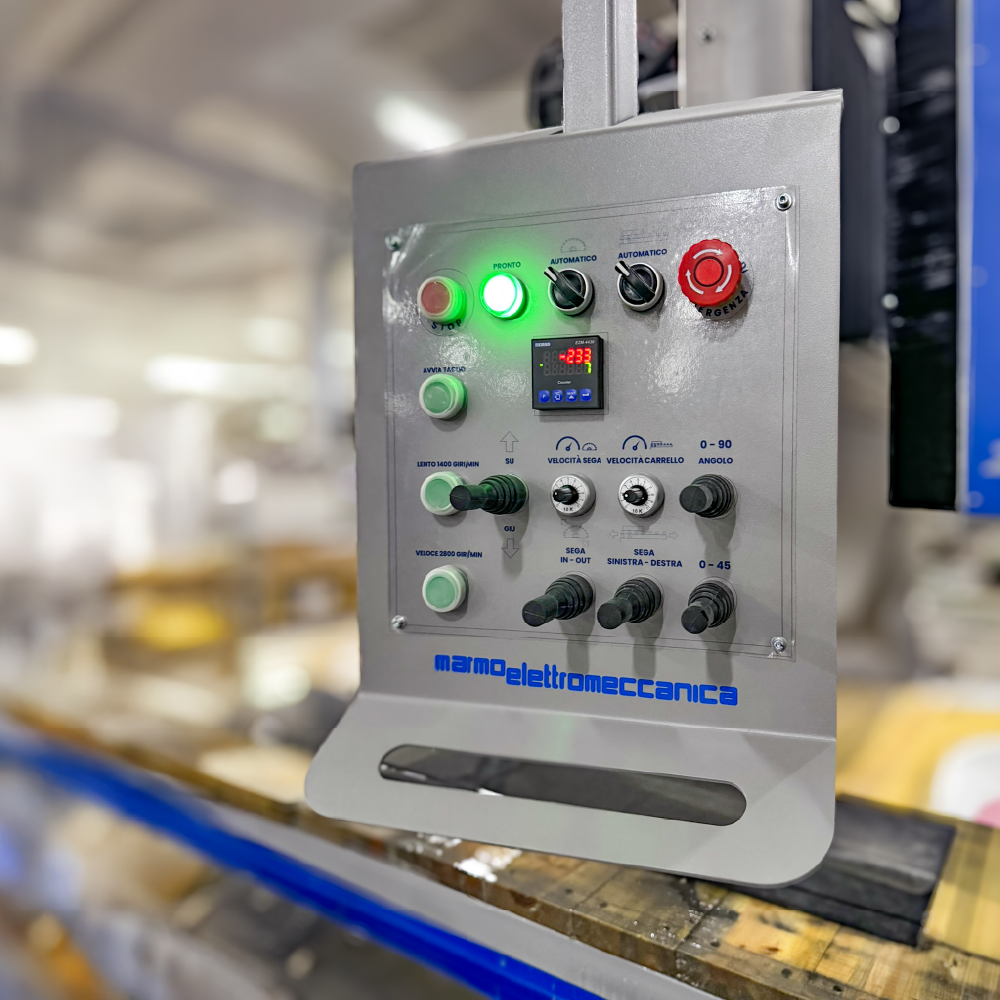

PANNELLO DI COMANDO
Controllo Totale, Accesso Immediato
TUTTE LE OPERAZIONI CHE SERVONO, SEMPRE SOTTO CONTROLLO.
Il pannello di controllo della MARMO EASY BLADE 5 fornisce all’operatore tutti i comandi per il funzionamento della macchina
- Stato della macchina
- Velocità di rotazione 1400-2800
- Velocità carrello regolabile
- Muovimento carrello con ciclo semiautomatico
- Velocità muovimento sega regolabile
- Preselezione spostamento autmatico della testa

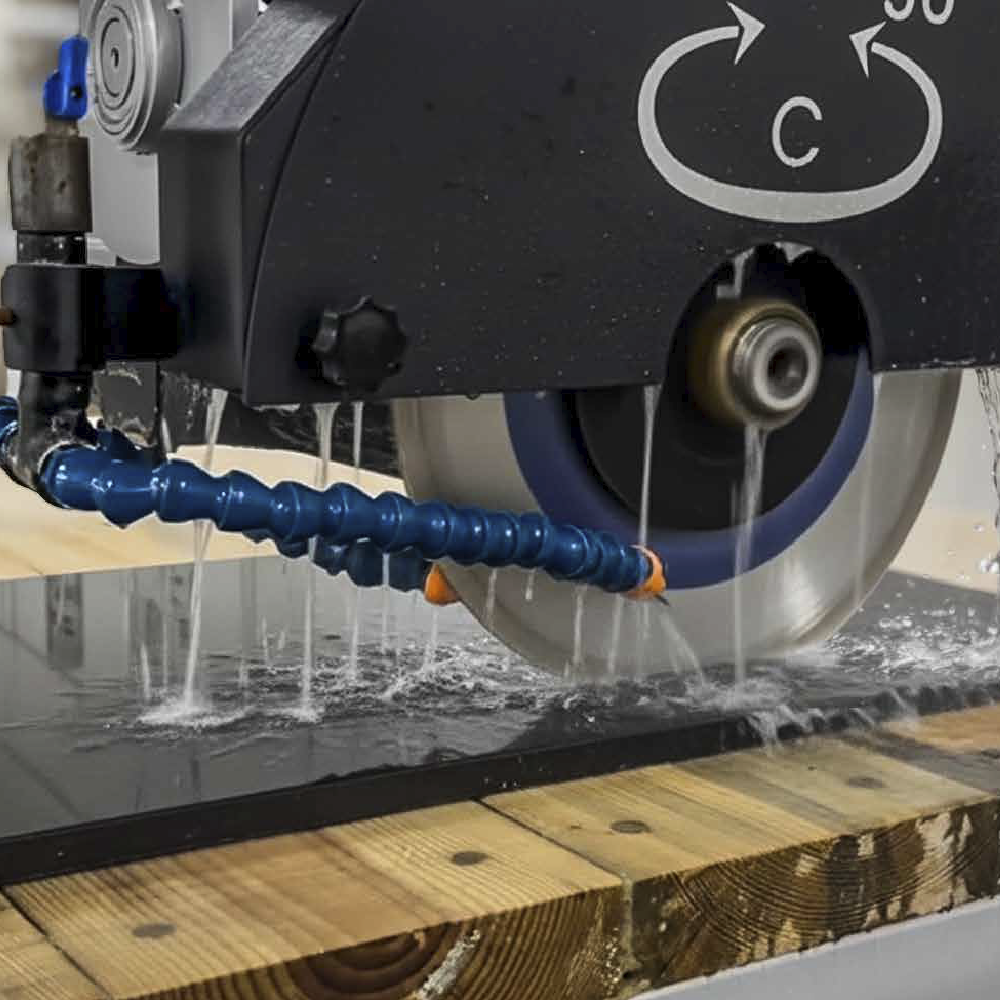

TAGLIO LINEARE
Senza errori, in ogni condizione
La MARMO EASY BLADE 5 offre prestazioni eccellenti nel taglio lineare grazie a una movimentazione precisa e fluida.
La solidità della struttura garantisce tagli perfetti anche su grandi formati e materiali difficili.

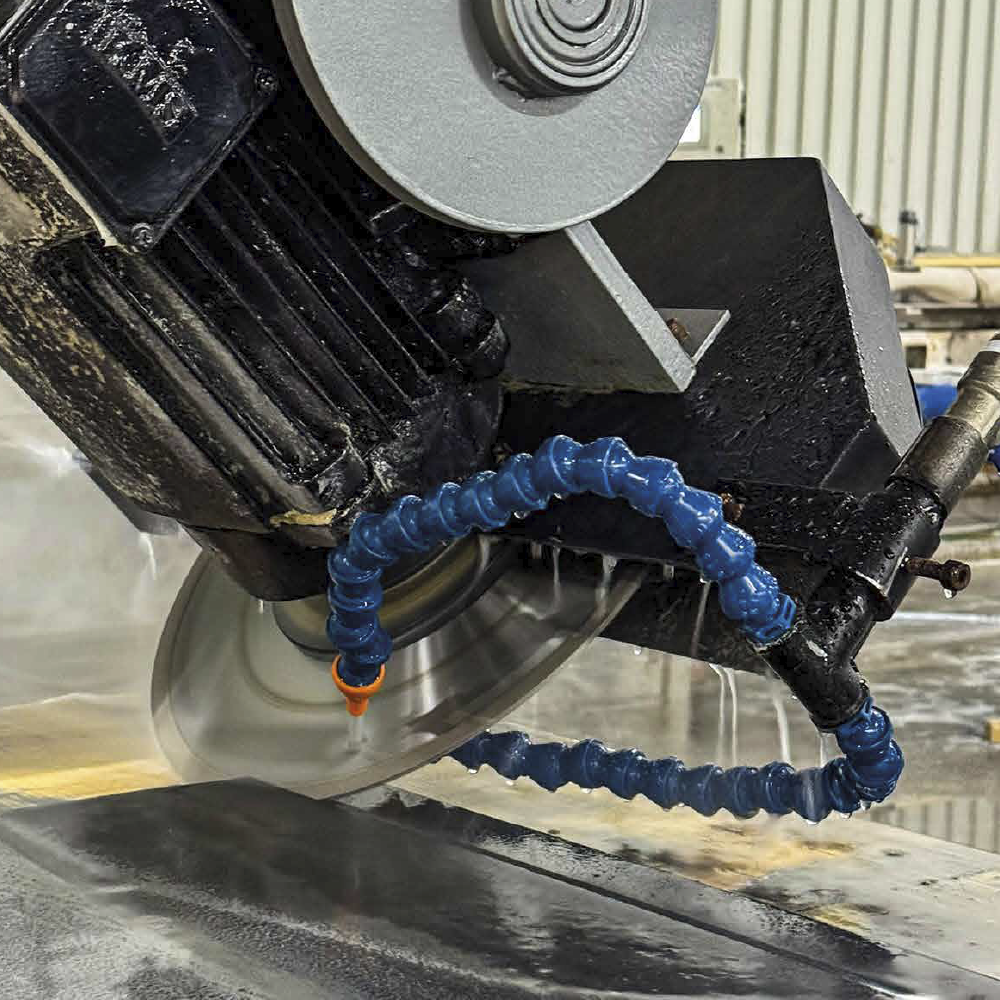

TAGLIO ANGOLATO
Possibilità di taglio con ogni angolazione da 0 a 45°
La MARMO EASY BLADE 5 è progettata per eseguire tagli inclinati a qualsiasi angolazione.
- Tagli a 45° per incollaggi a scomparsa o lavorazioni a vena continua
- Angolazioni personalizzate senza necessità di finiture manuali
- Tagli netti e puliti anche su ceramica o materiali delicati
La rigidità della struttura e l’assenza di vibrazioni assicurano un bordo perfetto, senza sbeccature, anche su spessori ridotti.

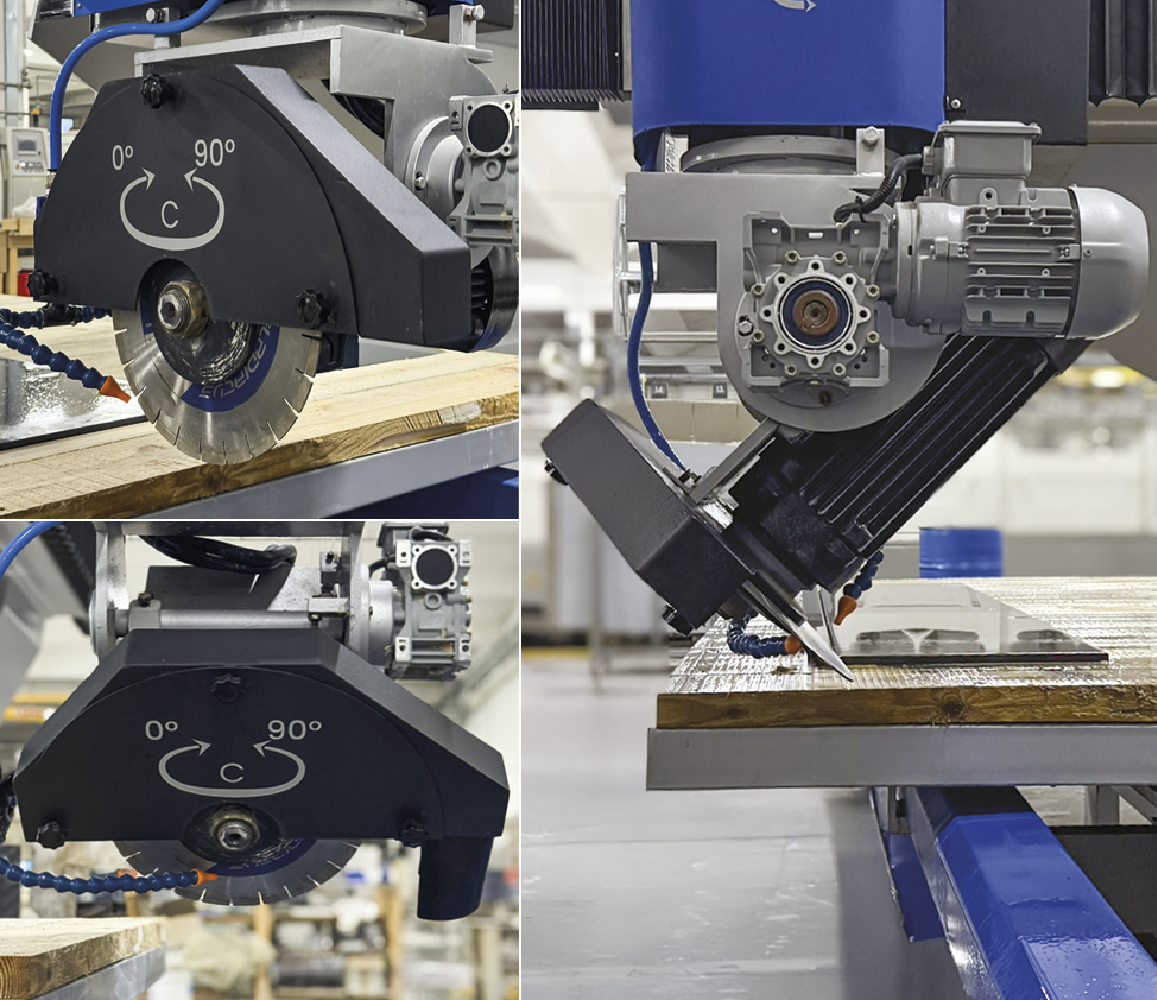

ROTAZIONE TESTA
Massimo flessibilità di taglio
La testa della MARMO EASY BLADE 5 è progettata per ruotare fino a 90°.
Questa funzionalità amplia le possibilità operative della macchina, garantendo versatilità, accuratezza e continuità produttiva in ogni fase di lavorazione.
FUNZIONALITÀ
La concezione della testa del mandrino permette molte combinazioni di posizionamento del disco.
- Comando del carro manuale e semi automatico
- Comando manuale per inclinazione disco taglio
- Comando manuale o automatico con predeterminatore del’asse Y
- Comando manuale salita/discesa asse Z
BANCO DI LAVORO
Massima stabilità, carico facilitato
Il banco di lavoro si sposta su robuste ruote guidate che permettono di mantenere la massima precisione nella lavorazione senza alcuna vibrazione .
- Telaio realizzato con robusti trafilati in accaio
- Robuste ruote guidate con cuscinetti a sfere
- Trasmissione del moto tramite sistema a cremagliera
Ripiano in legno di grosso spessore per una lunga durata.
SPECIFICHE TECNICHE
MARMO EASY BLADE 5
Dati Tecnici Principali
| CARATTERISTICA | VALORE |
|---|---|
| DIMENSIONI MACCHINA (L × P × H) | 5950 × 2300 × 2550 mm |
| CORSA ASSE X (LUNGHEZZA DI TAGLIO) | 3500 mm |
| CORSA ASSE Y (LARGHEZZA DI TAGLIO) | 1600 mm |
| CORSA ASSE Z (SPESSORE DI TAGLIO) | 0–100 mm |
| ANGOLO ROTAZIONE DISCO (ASSE C) | 0–90° automatico |
| ANGOLO INCLINAZIONE DISCO (ASSE A) | 0–45° automatico |
| POTENZA MOTORE LAMA | 7.5 kW / 9 HP |
| DIAMETRO DISCO SUPPORTATO | da 350 mm a 550 mm |
| DIMENSIONI BANCO DI LAVORO | 3000 × 1200 mm |
| PESO COMPLESSIVO MACCHINA | ~2,025 kg |
Dettagli Tecnici Avanzati
| ELEMENTO | SPECIFICHE |
|---|---|
| CAPACITÀ MASSIMA DI LAVORAZIONE | 3500 × 1600 × 100 mm |
| GUIDE LINEARI ASSE X – HIWIN | 30 mm – Tipo A |
| GUIDE LINEARI ASSE Y – HIWIN | 30 mm – Tipo B |
| GUIDE LINEARI ASSE Z – HIWIN | 30 mm – Tipo B |
| CONSUMO D’ACQUA | 20 litri/ora |
