MARMO BLADE 5+
MARMO BLADE 5+
La MARMO BLADE 5+ è il nuovo centro di taglio CNC a 5 assi interpolati progettato da Marmoelettromeccanica per offrire il massimo in termini di prestazioni, versatilità e qualità di taglio.
CENTRO DI TAGLIO
CNC a 5 assi interpolati
Frutto di oltre 30 anni di esperienza nella lavorazione della pietra, questa macchina combina una struttura meccanica estremamente rigida con un sistema di controllo evoluto, per garantire tagli precisi e senza vibrazioni su tutti i materiali lapidei.
CENTRO DI TAGLIO
CNC a 5 assi interpolati
È particolarmente indicata per il taglio di materiali ceramici, che richiedono zero vibrazioni per evitare sbeccature o rotture. Grazie alla sua costruzione robusta e alla gestione intelligente degli assi, la Marmoblade 5+ assicura un’elevata qualità di taglio anche su marmo, granito e agglomerati di quarzo.
TESTA DI TAGLIO
Potenza, Precisione e Versatilità
La testa della MARMOBLADE 5+ è progettata per garantire PRESTAZIONI ELEVATE E MASSIMA FLESSIBILITÀ OPERATIVA, anche nelle lavorazioni più complesse.
- Dischi diamantati fino a Ø 625 mm
- 5 assi interpolati
- Tagli inclinati
- lavorazioni 3D
TAGLIO
CNC
TAGLIO ANGOLATO
CNC+UNA SOLUZIONE COMPLETA
studiata per chi cerca efficienza, versatilità e qualità in un’unica macchina.
PANNELLO DI COMANDO
Controllo Totale, Accesso Immediato
TUTTE LE INFORMAZIONI CHE SERVONO, SEMPRE SOTTO CONTROLLO
Il pannello di stato e controllo della Marmoblade 5+ fornisce all’operatore tutti i dati per monitorare in tempo reale il funzionamento della macchina
- Quote assi
- Stato della macchina
- Origine attiva
- Utensile in uso
- Assorbimento del mandrino
- Velocità di avanzamento
- Velocità di rotazione
- Allarmi CN e PLC
MISURAZIONE AUTOMATICA DEL DISCO
Precisione e Ottimizzazione
LA MARMOBLADE 5+ è dotata di un sistema di misurazione automatica del diametro del disco tramite tastatore meccanico integrato. Questa funzione consente alla macchina di rilevare in modo preciso l’effettivo diametro dell’utensile, aggiornando i parametri di lavoro in tempo reale.
RILEVAMENTO AUTOMATICO DELLO SPESSO LASTRA
Intelligenza Integrata
LA MARMOBLADE 5+ è equipaggiata con un tastatore meccanico dedicato per la misurazione automatica dello spessore reale della lastra prima della lavorazione. Il sistema rileva con precisione lo spessore del materiale e trasmette il valore direttamente al software di controllo, che adatta i parametri di taglio in modo automatico.
TAGLIO LINEARE
Senza errori, in ogni condizione
LA MARMOBLADE 5+ offre prestazioni eccellenti nel taglio lineare grazie a una movimentazione precisa, fluida e ad alta velocità sugli assi X e Y. La solidità della struttura e il controllo CNC avanzato garantiscono tagli perfetti anche su grandi formati e materiali difficili.
Con Marmoblade 5+, ogni taglio è sinonimo di efficienza e qualità, dal primo all’ultimo pezzo.
TAGLIO ANGOLATO
Precisione centesimale, su ogni angolazione
La Marmoblade 5+ è progettata per eseguire tagli inclinati a qualsiasi angolazione grazie al controllo su 5 assi interpolati, combinando velocità di esecuzione sorprendente e precisione centesimale.
- Tagli a 45° per incollaggi a scomparsa o lavorazioni a vena continua
- Angolazioni personalizzate senza necessità di finiture manuali
- Tagli netti e puliti anche su ceramica o materiali delicati
La rigidità della struttura e l’assenza di vibrazioni assicurano un bordo perfetto, senza sbeccature, anche su spessori ridotti.
Ideale per top cucina
SISTEMA VACUUM
Meno scarto, più efficienza
Il sistema vacuum integrato della Marmoblade 5+ consente lo spostamento automatico dei pezzi durante il ciclo di taglio, grazie a ventose ad alta tenuta in grado di movimentare anche elementi di grandi dimensioni con massima precisione e sicurezza
- Ottimizzare i layout di taglio
- Ridurre drasticamente lo sfrido
- Evitare interventi manuali tra un taglio e l’altro
Un alleato indispensabile per chi cerca produttività, precisione e risparmio di materiale.
UTENSILE AGGIUNTIVO
Versatilità CNC integrata
La Marmoblade 5+ può essere equipaggiata con un utensile aggiuntivo, come una fresa candela, montata direttamente sulla testa della macchina. Questo permette di eseguire tagli interni, ribassi e lavorazioni su angoli con la stessa precisione di un centro di lavoro CNC, senza fermare la macchina né cambiare utensile.
- Ribassi su top cucina e lavabi integrati
- Tagli su angoli interni e dettagli complessi
- Materiali ceramici e lastre a basso spessore
La possibilità di alternare automaticamente tra disco e fresa rende la Marmoblade 5+ estremamente veloce e versatile, ideale per lavorazioni ad alto valore aggiunto.
UNA SOLUZIONE COMPLETA per chi lavora con precisione e varietà di materiali, senza rinunciare alla produttività.
BANCO DI LAVORO
Massima stabilità, carico facilitato
Il banco di lavoro della Marmoblade 5+ è progettato per garantire resistenza, durata e sicurezza, anche con lastre di grandi dimensioni e materiali pesanti. Dotato di sistema idraulico ribaltabile, il banco facilita il caricamento delle lastre in totale sicurezza, riducendo lo sforzo dell’operatore e prevenendo danni accidentali al materiale.
FOTOCAMERA INTEGRATA
Visione HD per un Taglio Intelligente
La fotocamera ad alta definizione integrata nella Marmoblade 5+ consente l’acquisizione precisa dell’immagine della lastra direttamente sul piano di lavoro.
Grazie a questa funzione, l’operatore può visualizzare in tempo reale le venature, i difetti o i punti critici del materiale e decidere con precisione dove posizionare i tagli, ottimizzando estetica e resa del materiale.
La fotocamera è protetta da un sistema automatico anti-polvere: si apre solo al momento dell’acquisizione, garantendo durata, pulizia e affidabilità anche in ambienti di lavoro intensivi.
QUADRO ELETTRICO
Tecnologia e Ordine al Centro del Controllo
Il quadro elettrico della Marmoblade 5+ è progettato per offrire massima efficienza, affidabilità e semplicità di gestione.
Tutti i componenti sono disposti in modo ordinato e accessibile, con una logica di cablaggio pensata per facilitare manutenzione e ispezione.
Equipaggiato con tecnologie all’avanguardia per l’automazione industriale, garantisce una gestione fluida e sicura di ogni funzione della macchina.
UN CUORE TECNOLOGICO progettato per offrire prestazioni elevate e continuità operativa, anche negli ambienti di lavoro più esigenti.

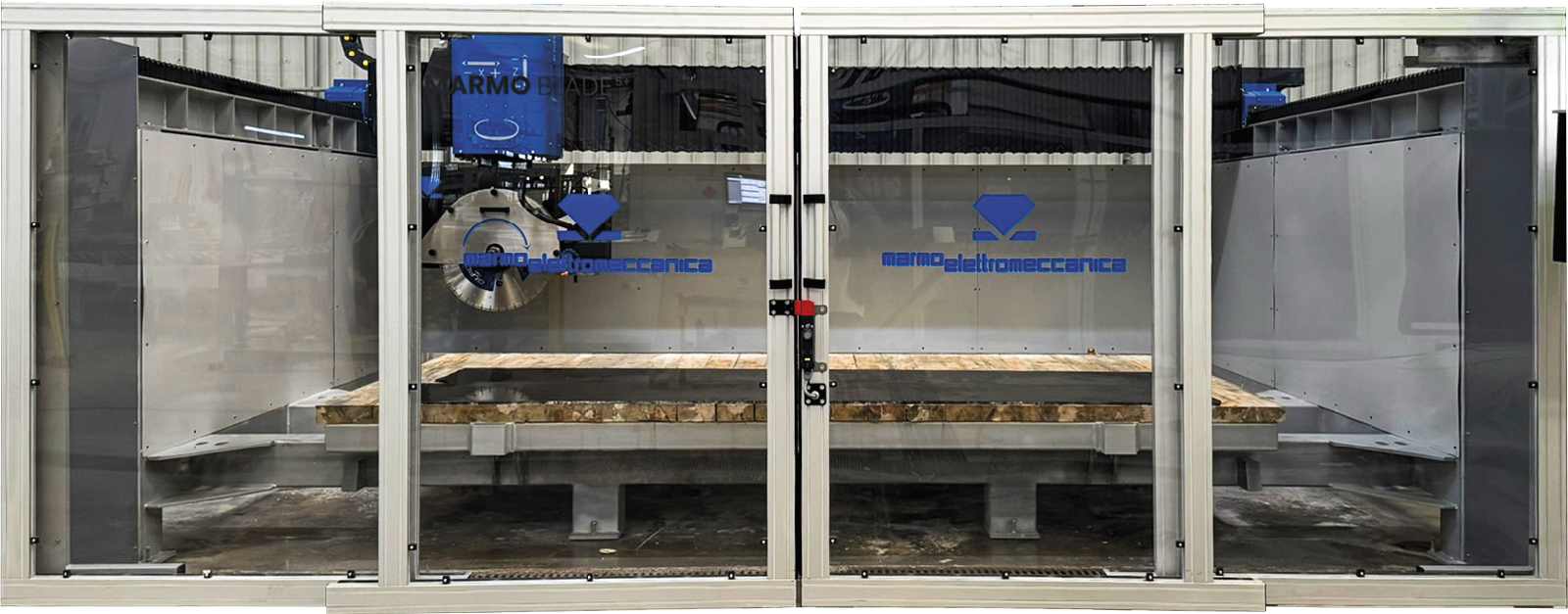

PORTE DI SICUREZZA
Protezione Intelligente e Visibilità Totale
LA MARMOBLADE 5+ è dotata di porte protettive leggere in alluminio, con inserto in plexiglas trasparente che consente all’operatore di monitorare l’area di taglio in tempo reale, mantenendo sempre il massimo livello di sicurezza.
Un sistema studiato per garantire protezione attiva senza compromessi sulla praticità e sul controllo durante la lavorazione.
SOFTWARE CNC
Interfaccia Intuitiva, Prestazioni Elevate
CONTROLLO TOTALE, ANCHE SENZA ESPERIENZA.
Il software CNC integrato nella MARMOBLADE 5+ è una soluzione HMI (Human Machine Interface) di ultima generazione, progettata specificamente per le frese a ponte e le macchine da taglio nel settore della pietra e del marmo.
Dotato di interfaccia touch screen e acquisizione immagine della lastra, offre un ambiente di lavoro semplice, visivo e intuitivo, adatto anche a operatori senza competenze tecniche avanzate.
Grazie alla configurabilità avanzata e ai comandi CNC personalizzabili, il software consente un’interazione fluida e precisa con la macchina, ottimizzando ogni fase della lavorazione.
- Touch screen e visione lastra integrata
- App dedicate per programmazione e gestione taglio
- Facile da usare, potente nelle prestazioni
Un sistema pensato per rendere ogni operazione più veloce, sicura ed efficiente, anche in ambienti di produzione intensivi
MODALITÀ CNC
Semplicità operativa, controllo professionale
PROGRAMMAZIONE CHIARA, MOVIMENTI PRECISI
La Modalità CNC della MARMOBLADE 5+ consente all’operatore di eseguire con facilità tutte le operazioni CNC più comuni, attraverso un’interfaccia chiara, moderna e intuitiva.
La gestione dei movimenti manuali e dei comandi diretti avviene tramite le pagine dedicate:
1 JOG: per il movimento manuale degli assi
2 MDI: per l’inserimento diretto dei comandi CNC
All’interno della pagina Automatico, l’utente può avviare un progetto CAM completo, programmato direttamente a bordo macchina oppure preparato in ufficio.
Grazie alla tabella utensili e alla tabella origini, è possibile definire in modo preciso:
L’attrezzaggio della macchina
Le posizioni dei prezzi da lavorare
- Interfaccia intuitiva anche per operatori non esperti
- Gestione completa del ciclo di taglio
- Massima flessibilità nella programmazione, in macchina o da remoto
MODALITÀ SAW BRIDGE
Massimo controllo, anche in manuale
TAGLI MANUALI GUIDATI CON LA PRECISIONE DI UN CNC
La Modalità Saw Bridge della MARMOBLADE 5+ permette all’operatore di eseguire tagli in modalità manuale, utilizzando il joystick integrato e i comandi a bordo macchina.
Una soluzione perfetta per gestire lavorazioni rapide, interventi fuori standard o operazioni personalizzate.
Oltre al taglio manuale, la modalità include cicli semi-automatici che consentono di eseguire facilmente:
- Tagli singoli o multipli
- Tagli ortogonali
- Spianature
- Poligoni
- Archi e circonferenze
Le lavorazioni si basano su punti acquisiti manualmente, offrendo un’elevata libertà operativa con tutta la precisione del controllo numerico.
Una modalità pensata per chi vuole intervenire in modo flessibile, senza rinunciare alla qualità del risultato.

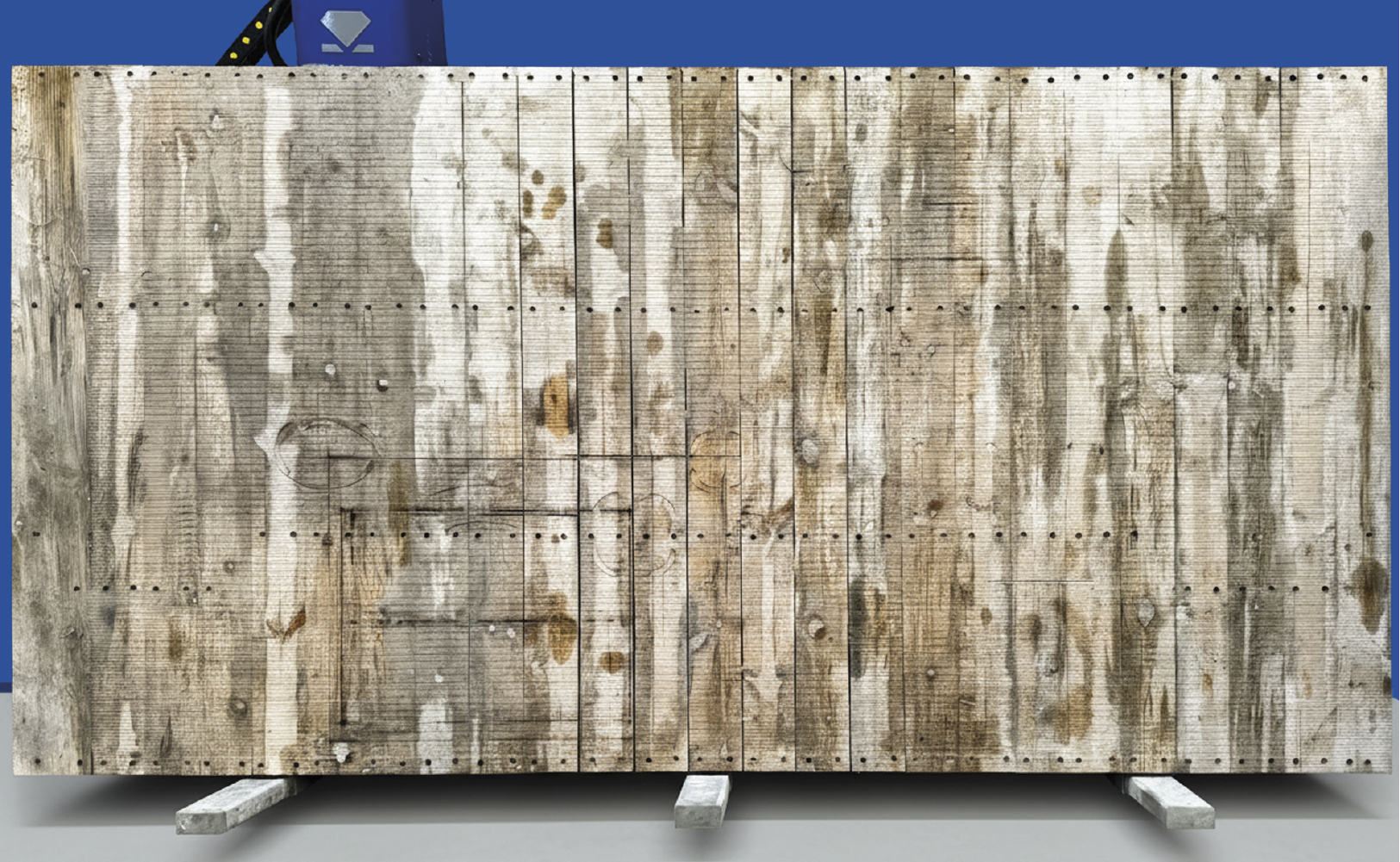

La lastra reale, direttamente nel software
ACQUISIZIONE PRECISA PER UN TAGLIO CONSAPEVOLE
L’app Photo consente di acquisire l’immagine della lastra posizionata sul banco, importandola all’interno del software in modo perfettamente rettificato e proporzionato alle dimensioni reali del piano di lavoro.
- Corrispondenza esatta tra immagine e realtà
- Maggiore controllo e ottimizzazione del materiale
- Supporto avanzato alle funzioni di nesting e posizionamento
Uno strumento essenziale per chi desidera massima precisione e riduzione dello spreco, sfruttando al meglio ogni lastra.

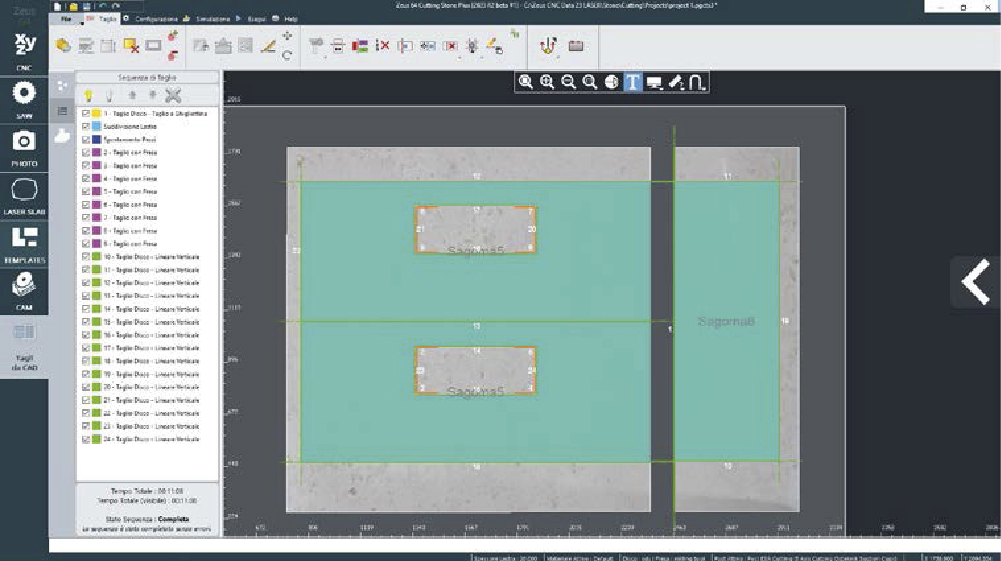

TAGLI DA CAD
Dal disegno al taglio, tutto in un’unica app
PROGETTA, OTTIMIZZA, TAGLIA. CON PRECISIONE ASSOLUTA.
L’app Tagli da CAD è uno strumento completo per la progettazione e l’esecuzione di tagli diretti da disegno. Permette di gestire ogni fase del processo: dalla creazione dei pezzi alla qualificazione della lastra, fino al nesting e alla simulazione del ciclo di lavoro.
Con un’interfaccia intuitiva e altamente configurabile, l’operatore può:
- Qualificare la lastra tramite immagine acquisita
- Disegnare e progettare i pezzi
- Disporre i pezzi sulla lastra con funzione di nesting (manuale o automatico)
- Simulare il ciclo di taglio in un ambiente grafico interattivo
DEFINIZIONE DEI PEZZI – MASSIMA FLESSIBILITÀ OPERATIVA
I pezzi da tagliare possono essere creati o importati attraverso vari metodi:
- Rettangoli con inserimento semplificato di dimensioni e quantità

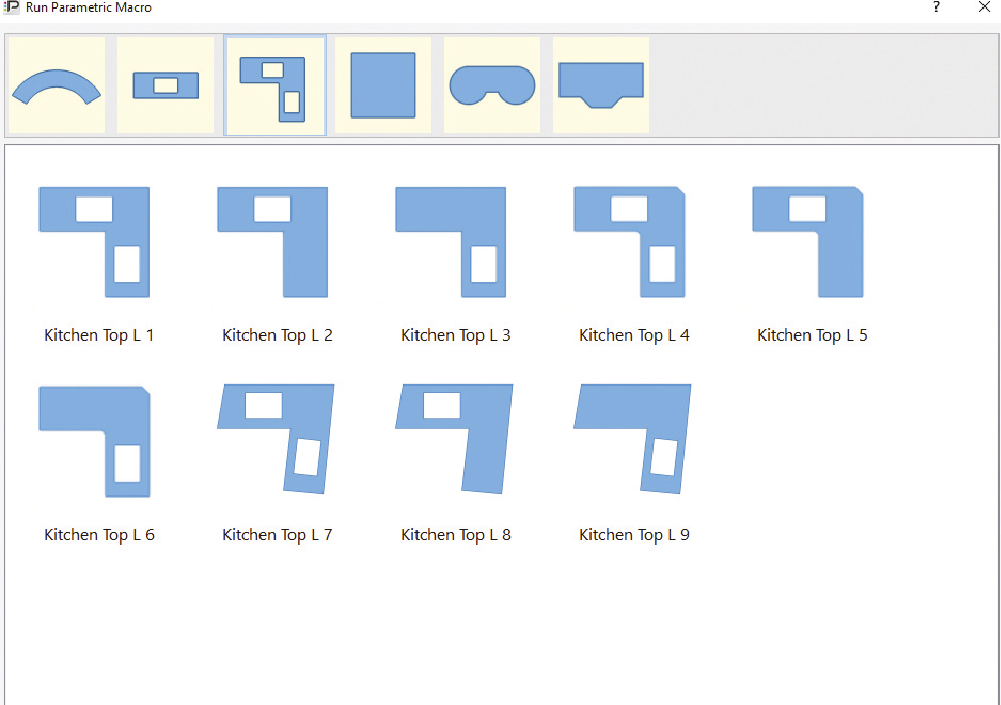

- Figure parametriche da una vasta libreria di sagome predefinite
- Importazione da Excel/CSV di elenchi pezzi
- Importazione da App Disegno Profili, per lavorazioni su misura
- Importazione di file DXF da CAD esterni
NESTING E OTTIMIZZAZIONE AUTOMATICA
Le sagome possono essere posizionate sulla lastra tramite funzione di nesting manuale o automatico (modulo opzionale), per ridurre al minimo lo sfrido e sfruttare al massimo ogni centimetro disponibile.
Una volta completata la disposizione dei pezzi, il software ottimizza la sequenza di taglio, intervenendo su:
- Eliminazione di tagli sovrapposti
- Riduzione dei tagli in collisione
- Recupero di tagli incompleti
- Ottimizzazione del percorso utensile in base a rotazione testa e distanza percorsa
FUNZIONALITÀ AVANZATE SUPPORTATE
L’app Tagli da CAD supporta pienamente:
- Completamento dei tagli con utensili da foratura e fresatura
- Utilizzo del manipolatore a ventosa, se presente sulla macchina, per spostare automaticamente i pezzi tra un taglio e l’altro
- Controllo completo dalla progettazione al taglio
- Massima efficienza anche su materiali preziosi
- Riduzione scarti, tempi e margini di errore
Una soluzione potente e flessibile per portare ogni progetto dal CAD alla realtà, in modo veloce e preciso.
KITCHEN DESIGNER & VEIN MATCHING
Estetica perfetta, progettazione avanzata
PROGETTA IL TOP CUCINA E ALLINEA LE VENATURE CON PRECISIONE MILLIMETRICA.
Il modulo opzionale Kitchen Designer & Vein Matching, disponibile sia in ufficio che a bordo macchina, offre una potente suite di strumenti dedicati alla progettazione di top cucina e alla gestione estetica delle lastre con venature naturali o direzionali.
Grazie alla funzione Vein Matching, l’operatore può:
- Allineare con precisione le venature tra i diversi pezzi di un progetto
- Visualizzare il risultato finale tramite una renderizzazione 3D realistica
- Correggere o ottimizzare il posizionamento direttamente prima del taglio
Questo strumento è particolarmente utile per applicazioni di alto valore estetico, come cucine in marmo
a vena continua, rivestimenti e lavorazioni architettoniche.
- Matching venature preciso e veloce
- Anteprima 3D del risultato finale
- Disponibile sia in produzione che in ufficio
Un modulo progettato per chi vuole unire precisione tecnica ed eccellenza estetica, valorizzando al massimo ogni lastra.

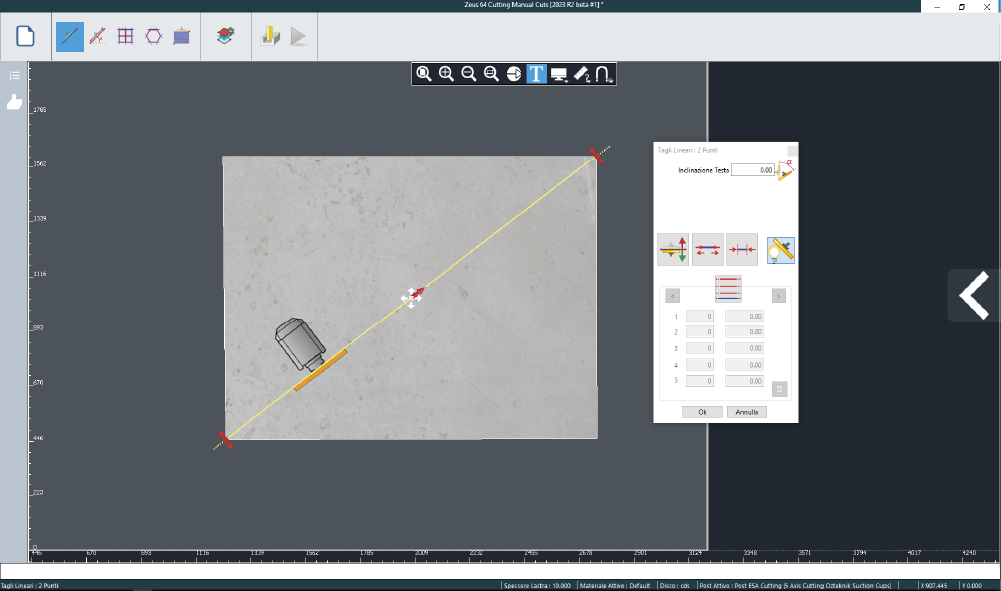

TAGLI MANUALI
Programmazione semplice, risultati professionali
TAGLIA CON IL DISCO IN MODO RAPIDO, PRECISO E GUIDATO.
L’app Tagli Manuali è pensata per semplificare e velocizzare la programmazione dei tagli con disco, offrendo all’operatore un’interfaccia intuitiva e versatile anche per le lavorazioni più comuni.
Sono disponibili diverse tipologie di taglio, tra cui:
- Taglio lineare (a 2 punti o punto + angolo)
- Taglio quadrotti
- Taglio figure geometriche
- Spianatura con disco
Ogni funzione è guidata passo dopo passo e può essere gestita direttamente dal pannello della macchina.
L’app include anche un modulo di simulazione integrato, che consente di verificare graficamente le lavorazioni prima dell’avvio, riducendo il margine di errore e aumentando la sicurezza.
- Programmazione semplificata anche per operatori non esperti
- Ampia gamma di funzioni per tagli rapidi e precisi
- Simulazione integrata per il controllo preventivo
Una soluzione ideale per gestire le lavorazioni manuali con massima efficienza e affidabilità, senza rinunciare alla qualità.
TEMPLATES
Digitalizza sagome e dime in pochi secondi
DAL BANCO AL SOFTWARE, IN UN SOLO PASSAGGIO.
Il modulo Templates è dedicato alla digitalizzazione rapida e precisa di profili, dime o disegni fisici posizionati sul banco di lavoro.
La scansione può avvenire tramite due modalità:
- Laser montato sulla testa della macchina, per la rilevazione dei contorni
- Fotocamera integrata, per l’acquisizione dell’immagine della sagoma
Una volta digitalizzata, la sagoma può essere modificata, salvata o utilizzata direttamente per il taglio all’interno del software, senza necessità di ricreare il disegno in CAD.
- Digitalizzazione veloce e precisa di profili reali
- Perfetto per dime artigianali o sagome complesse
- Integrazione diretta con le app di taglio
Una funzione indispensabile per chi lavora su misura e ha bisogno di trasformare rapidamente un modello fisico in un progetto digitale.
PROFILI E SAGOME
Sagomature precise, programmazione flessibile
CORNICI E SUPERFICI COMPLESSE, GESTITE IN MODO SEMPLICE.
L’app Profili e Sagome permette di programmare lavorazioni di sagomatura con disco in modo semplice e guidato, anche su geometrie complesse.
È possibile definire i percorsi di lavoro attraverso:
- Macro parametriche pronte all’uso, personalizzabili in base alle misure desiderate
- Geometrie disegnate direttamente con l’app integrata Disegno Profili
- File CAD esterni, importabili in formato DXF
Gestione completa di profili lineari e curvi
Massima libertà di disegno e importazione
L’utente può così realizzare cornici, lavorazioni superficiali e contorni sagomati con precisione e senza necessità di conoscenze avanzate di programmazione.
Una funzione avanzata pensata per chi vuole unire libertà progettuale e precisione operativa, direttamente a bordo macchina.
LUCIDATURA LASTRA
Finitura perfetta, programmazione semplificata
PARAMETRI INTUITIVI E GESTIONE INTELLIGENTE DEL PERIMETRO.
L’app Lucidatura Lastra consente di programmare con facilità le lavorazioni di lucidatura su tutta la superficie della lastra, garantendo una finitura uniforme e professionale.
L’interfaccia è progettata per essere semplice e intuitiva, con la possibilità di:
- Impostare rapidamente i parametri di lavorazione
- Salvare e richiamare preset personalizzati, per velocizzare le operazioni ripetitive
Il perimetro della lastra può essere identificato automaticamente tramite immagine HD, acquisita con la fotocamera integrata, evitando errori di impostazione e semplificando la fase di preparazione.
- Impostazione guidata dei parametri di lucidatura
- Gestione di preset per lavorazioni standardizzate
- Acquisizione automatica del contorno lastra da immagine
Una soluzione ideale per ottenere risultati di alta qualità con la massima efficienza operativa, anche su materiali delicati o pregiati.
Una volta digitalizzata, la sagoma può essere modificata, salvata o utilizzata direttamente per il taglio all’interno del software, senza necessità di ricreare il disegno in CAD.
SPECIFICHE TECNICHE
MARMOBLADE 5+
LA MARMOBLADE 5+ è un centro di taglio a controllo numerico a 5 assi interpolati, progettato per garantire elevate prestazioni.
Dati Tecnici Principali
| CARATTERISTICA | VALORE |
|---|---|
| DIMENSIONI MACCHINA (L × P × H) | 3500 × 6500 × 3200 mm |
| CORSA ASSE X (LUNGHEZZA DI TAGLIO) | 3500 mm |
| CORSA ASSE Y (LARGHEZZA DI TAGLIO) | 2000 mm |
| CORSA ASSE Z (SPESSORE DI TAGLIO) | 0–100 mm |
| ANGOLO ROTAZIONE DISCO (ASSE A) | 0–360° automatico |
| ANGOLO INCLINAZIONE DISCO (ASSE C) | 0–90° automatico |
| POTENZA MOTORE LAMA | 15 kW / 20.25 HP |
| SISTEMA DI RIBALTAMENTO BANCO | Idraulico, 0–85°, con 2 pistoni |
| DIAMETRO DISCO SUPPORTATO | da 300 mm a 625 mm |
| DIMENSIONE BANCO DI LAVORO | 2000 × 3500 mm |
| PESO COMPLESSIVO MACCHINA | ~6,500 kg |
Dettagli Tecnici Avanzati
| ELEMENTO | SPECIFICHE |
|---|---|
| CAPACITÀ MASSIMA DI LAVORAZIONE | 3300 × 1980 × 100 mm |
| GUIDE LINEARI ASSE X – HIWIN | 35 mm – Tipo A |
| GUIDE LINEARI ASSE Y – HIWIN | 35 mm – Tipo B |
| GUIDE LINEARI ASSE Z – HIWIN | 30 mm – Tipo B |
| CONSUMO D’ACQUA | 20 litri/ora |
